MVnex施耐德授权柜-Schneider authorisation cabinets

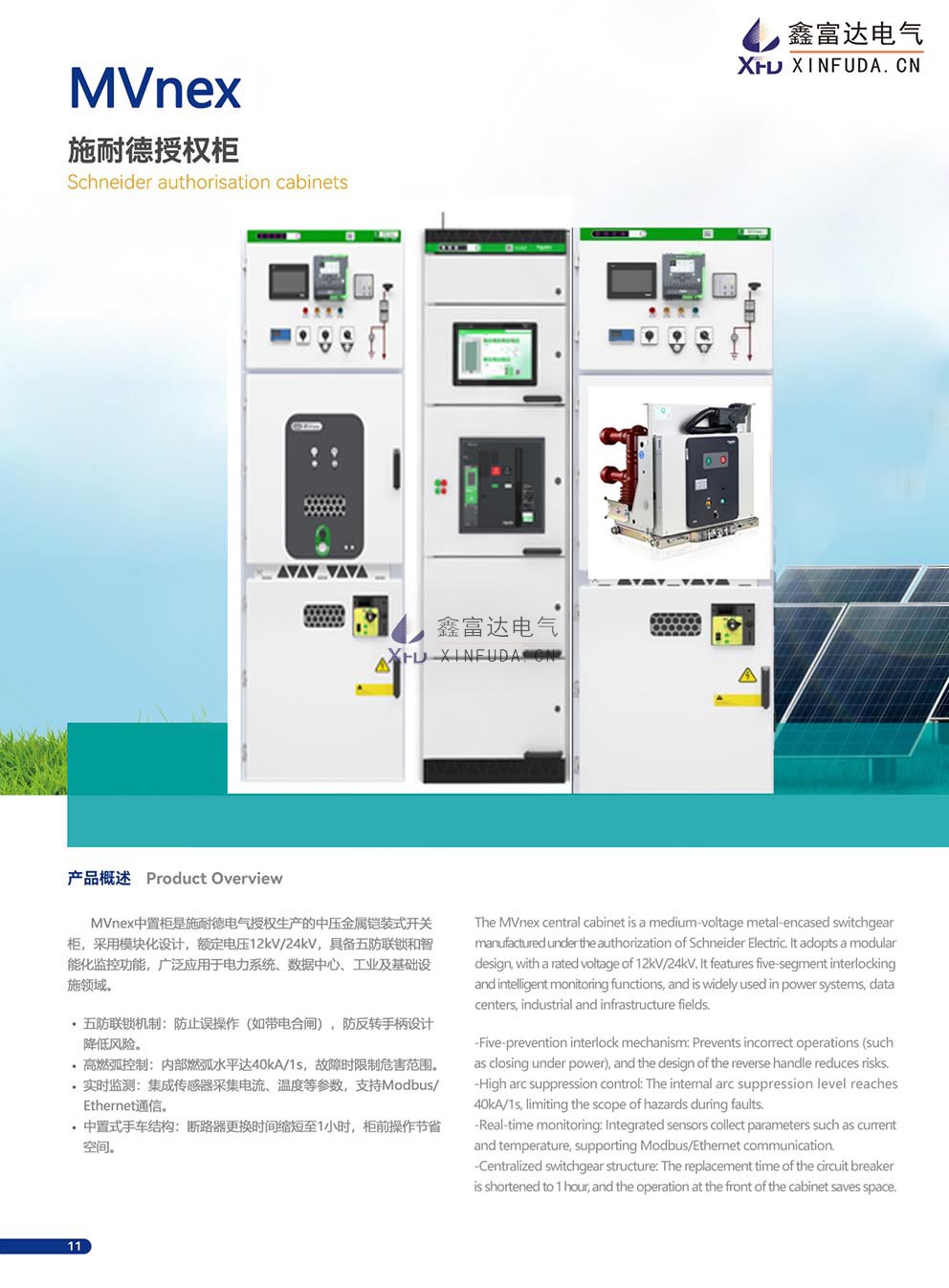

        MVnex中置柜是施耐德电气授权生产的中压金属铠装式开关柜，采用模块化设计，额定电压12kV/24kV，具备五防联锁和智能化监控功能，广泛应用于电力系统、数据中心、工业及基础设施领域。

●五防联锁机制：防止误操作(如带电合闸)，防反转手柄设计降低风险。

●高燃弧控制：内部燃弧水平达40kA/1s，故障时限制危害范围。

●实时监测：集成传感器采集电流、温度等参数，支持Modbus/Ethernet通信。

●中置式手车结构：断路器更换时间缩短至1小时，柜前操作节省空间。

全新的“1+3”模式，更加丰富的选择：MVnex12-24kV（标准产品）+ MVnex 550（紧凑型）/ MVnex 500（超紧凑型）/ MVnexSmart（智能型）。涵盖断路器柜、接触器柜等特殊柜型，满足各行业需求。设计独特，实现五防联锁，电气性能和安全性更高。接地开关丝杠传动，机构操作功能强大。内置 HVX 固封极柱真空断路器，环境适应性强，品质可靠。

应用行业

●电力系统：HV / MV 变电站、MV / MV 变电站。

●基础设施：医院、机场、港口。

●楼宇建筑：商业中心、住宅、体育场馆。

●工业：轻工食品、冶金、水泥、水处理。

●其他：电子厂房、数据中心、轨道交通、石油石化等。

产品特点

●额定电压：12kV、24kV。

●额定绝缘水平：

工频耐受电压：（50Hz, 1min） 42kV/65kV

雷电冲击耐受电压：（1.2/50 μs） 75kV/125kV

额定短时耐受电流：（4s） 25-31.5-40kA

额定峰值耐受电流 ：63-80-100kA

内部燃弧水平：31.5kA/1s / 40kA/1s

接地开关：31.5kA/4s / 40kA/4s。

●防护等级：外壳 IP4X，隔室 IP2X。

●使用环境：运行温度 -15～40℃，海拔 ≤1000m，相对湿度 1 个月均值90%、24 小时均值95%。
