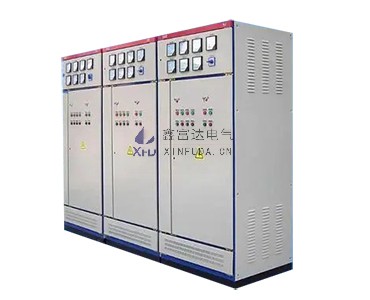

高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作电压等级在3.6kV~550kV的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
高压开关柜分类：
1、户外式及户内式：从高压开关柜的安置来分，可分为户外式和户内式两种,10KV及以下多采用户内式。根据一次线路方案的不同,可分为进出线开关柜、联络油开关柜、母线分段柜等。10KV进出线开关柜内多安装少油断路器或真空断路器，断路器所配的操动机构多为弹簧操动机构或电磁操动机构,也有配手动操动机构的，不同的开关柜在结构上有较大差别,这将影响到传感器的选择和安装。
2、固定式及移开式：从高压开关柜的使用来分，可分为固定式和移开式。以前，发电厂的厂用电系统习惯采用移开式开关柜，而供电系统用固定柜较多。随着科学技术的进步和新产品的不断开发成功，很多习惯用法也在发生变化。例如金属铠装移开式开关柜就是在固定式开关柜的基础上发展起来的。金属铠装移开式开关柜为全封闭结构，各功能小室相互隔开，正常操作性能和防误操作功能百加完善和合理，检修方便，其运行的安全可靠性大为提高。
高压开关柜五防：
高压柜的五防就是为了规范安全操作流程，实现安全运行的重要措施。不具备五防功能的高压柜，具有严重的误操作安全隐患。
1、防止带负荷分、合隔离开关：断路器、负荷开关、接触器等处于合闸状态不能操作隔离开关。
2、防止误分误合断路器、负荷开关：只有操作指令与操作设备对应才能进行设备操作。
3、防止接地开关闭合时操作断路器、负荷开关：只有接地开关处于分闸状态才能合隔离开关或将手车推进至工作位置，才能进行断路器、负荷开关闭合操作。
4、防止带电误合接地开关：只有当断路器、负荷开关、隔离开关等处于分闸状态才能闭合接地开关。
5、防止误入带电室：只有接地开关处于闭合状态才可以打开柜门。
为了高压开关柜能安全性合理地运行，在日常维护的基础上，还需避免让高压开关柜运行中不要遭受雨雪天气雾露霜等危害，导致因高压开关柜返潮而发病充放电、发霉等问题。
高压开关柜的实现形式：
1、高压开关的柜内联锁：
接地开关和断路器在分闸位置时，手车才能从实验隔离位移至工作位（或从工作位置拉回）。手车在中间位置时，开关的操作被机械闭锁，无法操作。手车中也带有闭锁电磁铁，此时手车也是可以电磁闭锁，无法动作。
断路器只有在手车处于实验隔离位置或者工作位置时才能进行合闸操作。当手车在中间位置时，合闸操作被机械闭锁。当断路器接上电器连锁回路时，该电气连锁也起作用。
如开关柜选用和采用了数字保护装置时，还可通过软件编程来实现开关的防误操作。
手车在试验隔离位或运行位时如果此时没有控制电压时，断路器是无法合闸的，仅仅只能手动分闸（机械电气连锁）。
只有在试验隔离位置时才能插拔控制线二次插头。
接地开关只有在手车在试验隔离位置或者拉出开关柜时才能合闸。
接地开关在合闸位置时，手车是无法从试验隔离位置摇至运行位置。
断路器采用自动隔板与带电部分的静触头隔离，当断路器退出柜体时隔板自动封闭带电部分的静触头。同时也防止误入带电间隔。
2、柜间联锁（选用）：
1）只有本段母线上所有的手车在试验隔离位置时，接地母线的接地开关才能合闸（机械电气连锁）。
2）当母线的接地开关在合闸位置时，本段母线小车开关无法从试验隔离位置摇至工作位置。
3、门板连锁：
1）断路器室门打开时，小车开关时无法摇至工作位的。（设有机械锁）
2）手车在运行或者中间位置时，柜门无法打开（设有电磁锁）。
3）电缆室门打开时接地开关无法操作（设有机械锁）。
4）接地开关分闸时，电缆室门无法打开（设有机械锁）。
